Diseño modular y replicable de baños secos portátiles para campamentos y eventos
ClienteGrupos scouts y asociaciones de tiempo libre
UbicaciónCampamentos y eventos
Fecha
EscalaN/A
Revisión1.0
AutoríaAngel Escuín - Permacultura Aragón
Sistema de diseño
CEAP-ER (Colectar, Evaluar, Aplicar, Planificar, Evaluar, Reflexionar)
Herramientas utilizadas
Encuesta a grupos scouts y tiempo libre, Análisis comparativo de tipos de letrina, Modelado 3D en SolidWorks, Desarrollo web xutopot.es
Éticas
Cuidar la Tierra
Reducir el impacto ambiental del saneamiento en campamentos evitando vertidos, químicos y consumo de agua.
Cuidar a las Personas
Ofrecer baños cómodos, seguros y accesibles para todas las personas, incluyendo infancia y movilidad reducida.
Principios
Observar e interactuar
Partir de la observación prolongada de campamentos scouts, letrinas tradicionales y más de 15 modelos de WC seco.
Capturar y almacenar energía
Transformar los residuos humanos en recurso mediante compostaje y uso de la orina como fertilizante diluido.
Obtener rendimiento
Obtener varios rendimientos: saneamiento digno, reducción de costes y un producto-alquiler (Xutopot).
Autorregulación y feedback
Usar encuestas, prototipos y feedback de monitores para ajustar el diseño y la propuesta de servicio.
Usar y valorar recursos renovables
Aprovechar recursos renovables como la madera certificada y la biomasa del compost.
No producir residuos
Diseñar el sistema para dejar de producir residuos químicos y aguas negras, cerrando ciclos de nutrientes.
De patrones a detalles
Pasar de la estructura general CEAP-ER y el concepto de WC seco a los detalles de separador, habitáculo y logística.
Soluciones pequeñas y lentas
Comenzar con un único prototipo robusto y mejorarlo poco a poco en función del uso real y la experiencia de los grupos.
Valorar la diversidad
Valorar la diversidad de usuarios (niñas, jóvenes, responsables, personas con distintas capacidades) y contextos de uso.
Creativamente usar y responder al cambio
Proponer una alternativa viable a los baños químicos actuales en campamentos.
Síntesis del diseño
Objetivos
Ofrecer una alternativa sostenible y portable al uso de baños químicos en campamentos y eventos.
Reducir contaminación de suelos y aguas, así como el consumo de agua y productos químicos.
Garantizar una experiencia de uso cómoda, limpia y comprensible para todo tipo de usuarios.
Estrategias
Diseñar un WC seco modular, desmontable y robusto con separador de orina y buena ventilación.
Acompañar el prototipo con iconografía clara e itinerarios educativos (juegos, escape room, rol) sobre su uso.
Publicar planos, materiales y criterios de compostaje y tratamiento de orina para facilitar la replicación.
Técnicas

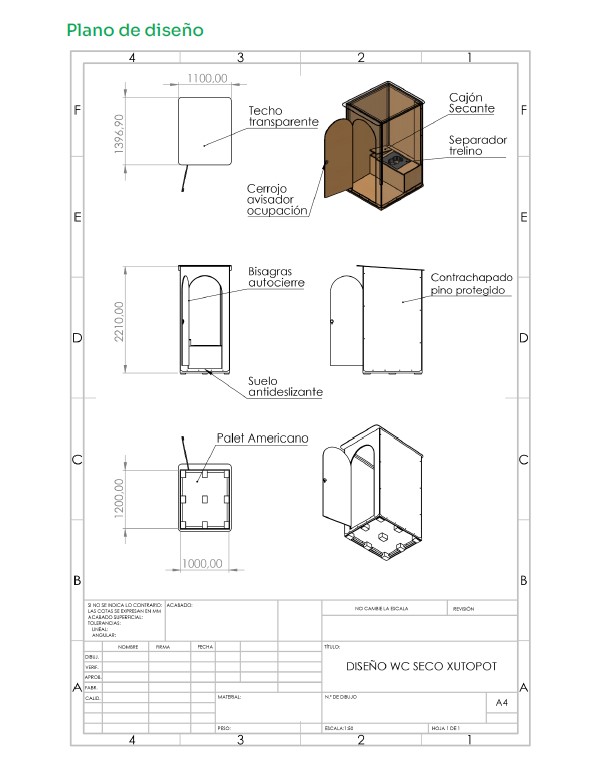

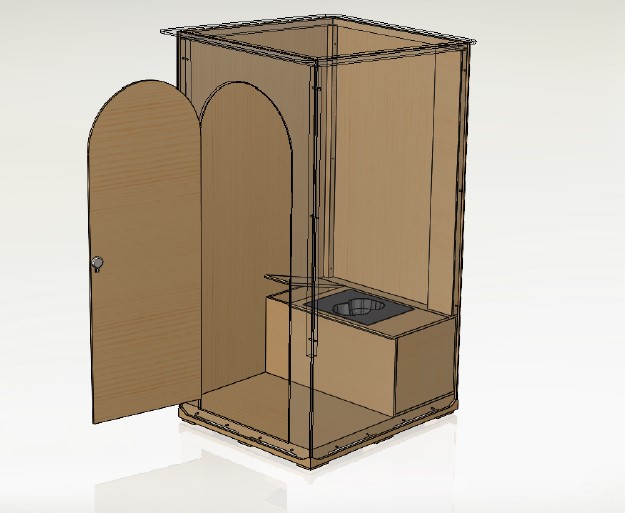

Cabina modular de madera con estructura ligera y desmontable.
Separador de orina con embudo y depósito independiente para mejorar ventilación y reducir olores.
Techo traslúcido y luz solar con sensor de movimiento para uso diurno y nocturno.
Sistema de ventilación mejorado y posibilidad de chimenea para extracción de olores.

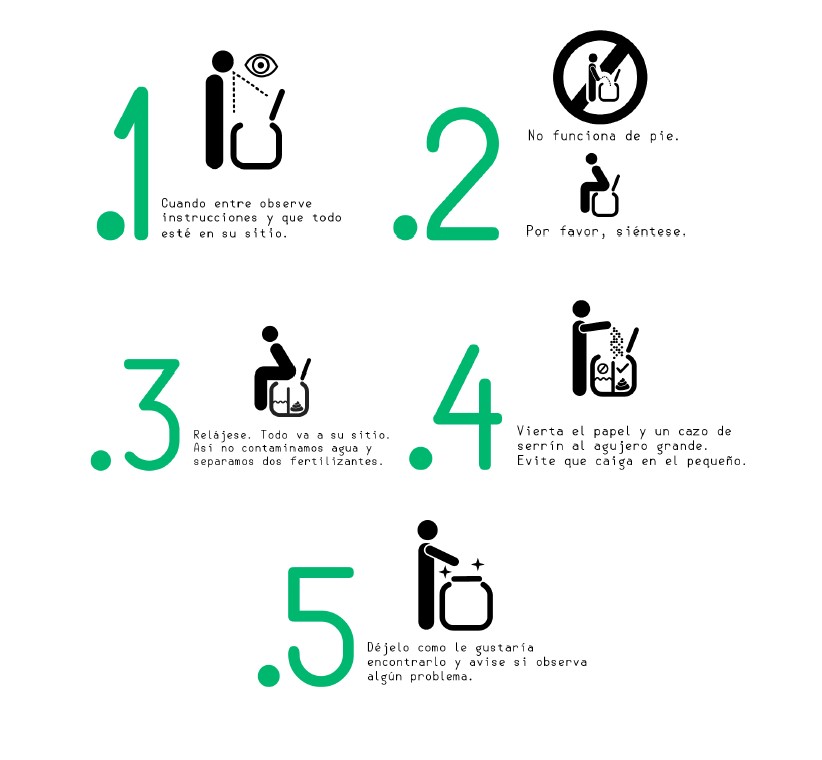

Iconografía de uso, dinámicas educativas y protocolos de limpieza sin químicos agresivos.
Evaluación y Reflexión
El primer prototipo de Xutopot ha permitido ajustar medidas, ergonomía y sistema de montaje, mejorando la facilidad para levantarse, la limpieza y el transporte. Se ha rediseñado el embudo de orina y simplificado la estructura, aunque el peso total sigue siendo un reto a optimizar. Falta someter el modelo a un uso continuado en campamentos reales para validar la ventilación y el comportamiento de materiales, pero las primeras impresiones de monitores y grupos scouts confirman el interés y la viabilidad del diseño como alternativa a los baños químicos.
